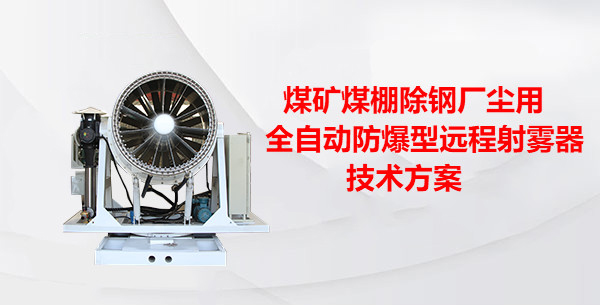

煤礦煤棚除塵用全自動防爆型遠程射霧器的技術方案
一、遠程射霧器技術要求
1）遠程射霧器能在供水壓力為0.1～0.3MPa的情況下,通過自身的加壓裝置將水輸送至噴頭，由風機將霧化的水珠顆粒水平拋射至60m（0.5米/秒風速狀態），交貨現場實地檢驗射程。
2) 遠程射霧器噴射的水霧顆粒直徑≤30µm，能對懸浮在空氣中的粉塵顆粒進行有效地吸附，使粉塵受重力作用沉降，從而達到抑塵作用。
3）遠程射霧器需具有自動泄水功能，當裝置停止工作時，可將管道內的水排凈。
4）遠程射霧器需設置安全防護裝置。風機的葉片為耐腐蝕的鋁合金制作（不接受強度較小易損耗的高強塑料材質葉片），且出廠前必須經過動平衡測試，并提供檢測報告。
5）遠程射霧器風機電機選用霍尼韋爾或同檔次進口品牌，能效II級的節能型電機。
6）遠程射霧器零部件應滿足長時間惡劣環境連續運轉需求，設備配置與南方泵業同檔次不銹鋼多級離心式增壓泵組，水泵數量2臺，不使用容積泵。
7）遠程射霧器俯仰機構采用不銹鋼電動推桿，推桿長度不小于40cm；不采用繁瑣的電機驅動液壓的設計。
8）遠程射霧器旋轉需采用2個限位開關控制射霧器旋轉。
9）遠程射霧器驅動方式：風機、水泵、旋轉機構和俯仰機構均為電機驅動，驅動電機須選擇高效節能YE3系列（不允許使用非標準電機），廠家選擇一線品牌,射霧器可實現自動搖擺噴霧。
10）遠程射霧器回轉機構上部平臺處的旋轉機構和俯仰機構應有不銹鋼保護罩。
11）遠程射霧器要求風筒支撐架須采用門架式結構（不接受搖臂式結構）及固定底座的連接，應使用強度較大的回轉支承結構，不得使用強度較小易損耗的軸承、銅合金或高分子塑料。
12）整套噴嘴為耐腐蝕不銹鋼棒材加工而成，不得全部或局部采用鑄造品或銅制品，且具有互換性。
13）遠程射霧器風筒水管線和固定底座的水管線連接件必須為銅合金材質萬向旋轉連接器，不接受膠管直接連接方式，防止膠管連接處，因長時間連續旋轉而損壞。
14）遠程射霧器結構件螺栓采用高強度螺栓，遠程射霧器所用管材、管件及壓力表，均為不銹鋼304材質。
15）遠程射霧器應預留動力電纜、控制電纜及水管線接口。
16）遠程射霧器應配置分體式專門過濾器，本過濾器包含雙級過濾，第一級為100μm不銹鋼304水過濾裝置（不銹鋼濾芯直徑60mm，長180mm），第二級為3組5μm精密過濾器，拆裝容易并能夠適用現場水質且不堵塞噴頭。
17） 所有的材料及零部件（或元器件）應符合有關規范的要求，且應是新型的和優質的，并能滿足當?shù)丨h(huán)境的要求。要求風筒板厚≥3mm，其它材料板厚≥2mm。電磁閥選用與亞德客同檔次的電磁閥。
18）每臺射霧器均配置控制箱，應具有防塵、防濺性能，控制箱箱體應采用304不銹鋼箱體，箱體板厚不低于2mm?？蓪崿F(xiàn)就地手動控制、遙控控制和遠程控制切換；具備配電箱各項功能。
19)遠程射霧器應具備相序保護功能、電機保護和自動停機保護功能，當相序接錯、水壓過低時，設備自動停止運行；且須具有每個電機單獨保護功能。
20)遠程射霧器表面必須做噴砂（拋丸）后噴塑粉處理，確保5年以上長時間可在露天惡劣環境下使用，不接受噴漆處理。
21）遠程射霧器應配置電伴熱保溫，其伴熱帶應選用自限溫防爆伴熱帶，當管路溫度低于4℃時自動開啟加熱，達到設定溫度后恒溫伴熱。其中水泵和水過濾器的伴熱帶鋪設應均勻纏繞鋪設并外鋪保溫材料。保溫材料應選用橡塑海綿鋪設；水管路保溫材料外罩選用耐腐蝕材質，整體魔術貼方式固定，便于以后檢修維護拆卸。
22）動力電纜接口應選用專用防爆接線盒；系統中PLC、接線端子、電氣一次、二次元件選用優質產品（西門子、魏德米勒、菲尼克斯、ABB、施耐德或同檔次進口品牌）。
23）每臺射霧器配置水電介質流量計，流量計數據輸入射霧器PLC，并設計PLC具有數據讀取接口，環保管控平臺可接取數據。 二．要求的標準和參數
1.標準和規范：
（1）GB 50316-2000 工業金屬管道設計規范
（2）GB/T 699-1999 優質碳素結構鋼
（3）GB/T 700-2006 碳素結構鋼
（4）GB3095-1996 環境空氣質量標準
（5）GB3280-2007 不銹鋼冷軋鋼板
（6）GB/T 4208-2008 外殼防護等級(IP代碼)
（7）GB/T 4272-2008 設備及管道絕熱技術通則
（8）GB/T 9112-2010 鋼制管法蘭 類型與參數
（9）GB/T 9113-2010 整體鋼制管法蘭
（10）GB 713-2008 鍋爐和壓力容器用鋼板
（11）GB/T 13306-2011 標牌
（12）GB/T 19835-2005 自限溫伴熱帶
（13）GB 20426-2006 鋼鐵工業污染物排放標準
（14）GBZ 1-2010 工業企業設計衛生標準
（15）JB/T 5943-1991 工程機械 焊接件通用技術條件
（16）JB/T 7352-2010 工業過程控制系統用電磁閥
（17）DB13/T 1264-2010 《遠程射霧技術應用規范》
等其他國家相關標準或行業標準
三. 電氣控制要求
 1．電氣系統設計、制造、安裝應遵循以下標準：
1）電控產品第一部分低壓電器電控產品GB4720；
2）低壓成套開關產品GB7251；
3）IEC 157 —低壓開關產品和控制產品。
2．電氣元件選用及防護
1)系統中PLC、電氣一次、二次元件選用優質產品。

序號	名稱	備注
1	PLC	需要與原系統通訊，原系統為西門子S7系列
2	低壓電氣元件	施耐德/ABB或同檔次進口品牌
3	接線端子	菲尼克斯、魏德米勒或同檔次進口品牌
4	繼電器	菲尼克斯、魏德米勒或同檔次進口品牌

2)所有電氣產品都具有防塵、防水外殼。
3)所有控制電纜均采用銅芯電纜，電纜敷設設計中應充分考慮控制電纜的抗干擾。
3．控制方式
微米級干霧抑塵系統操作可實現自動和手動兩種控制模式。
自動操作模式時，在微米級干霧機控制面板觸摸屏上選擇“自動運行”模式，微米級干霧機進入自動工作狀態，微米級干霧機的PLC依據超聲波探測器的信號，控制微米級干霧抑塵系統，進行自動噴霧。
手動操作模式時，在微米級干霧機控制面板觸摸屏上選擇“手動運行”模式，微米級干霧機手動操作準備就緒，在觸摸屏的手動操作界面中按相對應的按鍵，可實現操作人員手動就地控制噴霧。
當環境溫度低于5℃，需現場操作人員手動啟動配電箱內的電伴熱開關。
4．自動運行控制信號接入
自動操作模式時，由我方設計并提供的探測設備的運行信號等以干接點形式接送至微米級干霧抑塵裝置電控系統的端子上。
5．工作狀態信號反饋
微米級干霧機控制面板觸摸屏上，可顯示噴霧狀態、自動/手動控制模式、氣欠壓、水欠壓、過濾器堵塞等工作狀態信號。控制系統預留工作狀態無源干接點信號接線端子，當采購方的中控室需要這些工作狀態信號時，可由采購方將此信號用電纜反饋至中控室。
6.供貨商還需要提供安裝支架(1.5-2米)、圖紙、技術指導以及工控機一臺。
